Прокладка труб отопления: выбор схемы монтажа, материалы и частые ошибки

Прокладка труб отопления определяет, насколько равномерно прогреваются помещения, как быстро система выходит на режим и сколько лет она проработает без протечек и завоздушивания.

Ошибки на этапе трассировки и монтажа часто проявляются не сразу: сначала снижается комфорт, затем растут расходы и усложняется обслуживание.

Ключевые решения принимаются до покупки материалов, подробнее: схема отопления, места установки радиаторов и коллекторов, способ прокладки (открытый или скрытый), а также требования к шумоизоляции, ремонту и эстетике. Далее важны расчёт диаметров, соблюдение уклонов (где требуется), компенсация температурных удлинений и качественные соединения.

Выбор схемы и способа прокладки

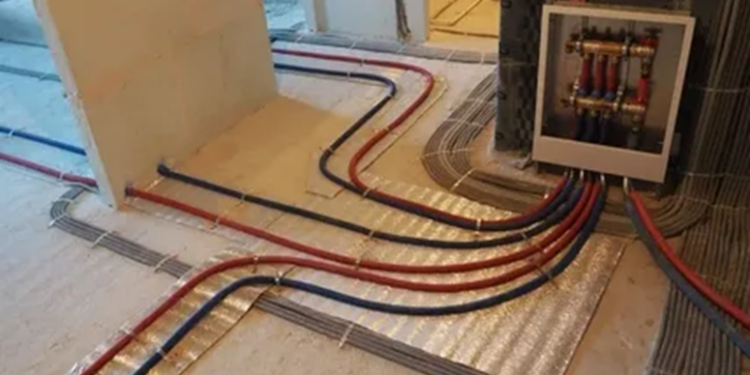

Схема определяет гидравлику и удобство регулирования. Наиболее распространены двухтрубная, однотрубная и коллекторная (лучевая) разводки. Двухтрубная проще балансируется и обеспечивает более стабильную температуру на радиаторах. Однотрубная экономичнее по материалам, но требует точного расчёта и правильного подбора арматуры. Коллекторная даёт максимум управляемости и скрытности трасс, но увеличивает метраж и количество соединений в узлах.

Открытая и скрытая прокладка

• Открытая: легче контролировать состояние труб, проще ремонт и модернизация; минус – видимость трасс и требования к аккуратности крепежа.
• Скрытая в стяжке/штробе: эстетична и защищена от случайных повреждений; требует минимизации соединений в недоступных местах и обязательных гильз/защитных оболочек при проходе через конструкции.

При скрытой прокладке особенно важно предусмотреть доступ к запорной арматуре, фильтрам, воздухоотводчикам и коллекторам через ревизионные люки.

Трассировка и проходы через конструкции

Повороты, пересечения и проходы через стены и перекрытия повышают риск шумов и протечек. Для проходов применяют гильзы, чтобы труба не контактировала напрямую с бетоном/кирпичом и могла компенсировать тепловые деформации. В местах возможной вибрации используют демпфирующие прокладки на хомутах, а на длинных прямых участках – решения для компенсации удлинения (петли, скользящие опоры, правильный шаг крепления).

Оценка теплопотерь помещений и расчёт мощности по контурам

Оценка теплопотерь – базовый шаг перед выбором схемы прокладки труб и настройкой контуров отопления: она показывает, сколько тепла реально нужно каждой комнате при расчётных зимних условиях. Без этого невозможно корректно определить диаметр труб, расход теплоносителя, длину веток и балансировку.

Расчёт мощности по контурам связывает теплопотери помещений с конкретными участками трубопровода (радиаторными ветками, лучевыми линиями, петлями тёплого пола). Итогом становится понятное распределение нагрузок и параметров (температура, расход, перепад давления) для устойчивой и экономичной работы системы.

Практический порядок расчёта и распределения нагрузки

1) Определение теплопотерь помещений (Q, Вт) выполняют по ограждающим конструкциям и воздухообмену. В упрощённом виде учитывают:

• Теплопередачу через стены/окна/пол/кровлю: качество утепления, площадь, конструкцию, коэффициенты теплопередачи.
• Потери на вентиляцию и инфильтрацию: кратность воздухообмена, объём комнаты, разница температур внутри/снаружи.
• Температурный режим: разные помещения требуют разных расчётных температур (например, санузлы обычно выше).

2) Назначение мощности отопительных приборов выполняют с небольшим резервом на регулирование и неблагоприятные факторы (типично 10–20%), но без чрезмерного «переразмера», чтобы не ухудшать управляемость и не провоцировать цикличность работы источника тепла.

3) Разбивка на контуры и привязка нагрузки:

1. Сгруппировать помещения по веткам/коллекторам так, чтобы нагрузки и длины линий были сопоставимы.
2. Для каждого контура суммировать теплопотери входящих помещений: Q_контур = ?Q_пом.
3. Уточнить тип потребителя: радиаторы (как правило, выше температура подачи) или тёплый пол (ниже температура подачи, ограничения по температуре поверхности).

4) Расчёт требуемого расхода теплоносителя по контуру (для подбора диаметров, балансировки и насоса):

G = Q / (c · ?t), где G – массовый расход, Q – тепловая нагрузка контура, c – теплоёмкость воды, ?t – расчётный перепад температур подачи/обратки по контуру. На практике важно согласовать ?t с выбранным режимом работы источника тепла и типом системы.

5) Проверка гидравлики и балансировка:

• Оценить потери давления на трубах, арматуре, коллекторе и приборах.
• Подобрать диаметры так, чтобы скорости и шум были в допустимых пределах, а запас по напору у насоса – достаточным.
• Настроить балансировочные клапаны/расходомеры на коллекторе по рассчитанным расходам.

Итог: корректная оценка теплопотерь и расчёт мощности по контурам – это основа грамотной прокладки труб отопления. Они позволяют заранее распределить тепловую нагрузку, назначить расходы и обеспечить балансировку, чтобы система прогревала помещения равномерно, стабильно и без лишнего расхода энергии.
