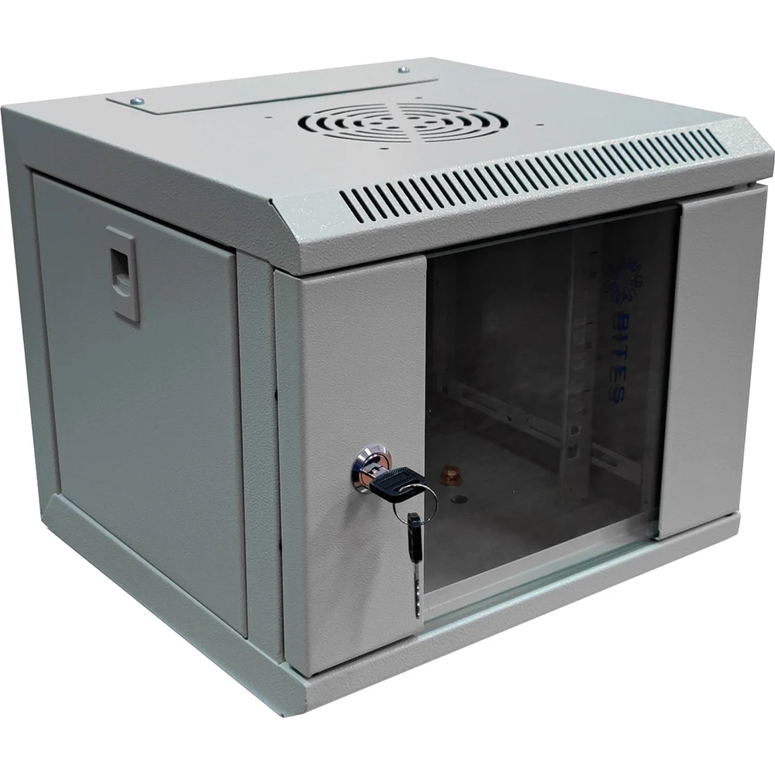

Телекоммуникационный шкаф – это специализированная металлическая конструкция для размещения и защиты сетевого и серверного оборудования: коммутаторов, патч-панелей, маршрутизаторов, оптических кроссов, блоков питания, UPS и кабельных организаторов.
Он упорядочивает коммутацию, повышает безопасность и облегчает обслуживание инфраструктуры связи в офисах, дата-центрах, торговых и производственных объектах.
Правильно выбранный и установленный шкаф снижает риск повреждения кабелей, улучшает вентиляцию и упрощает доступ к узлам сети. Кроме того, стандартизация по 19-дюймовой стойке позволяет масштабировать систему: добавлять новые устройства и аккуратно перераспределять линии без хаоса в коммутации.
Установка телекоммуникационного шкафа: этапы и требования
Монтаж шкафа начинается с оценки помещения и трасс кабельной системы. Важно заранее понимать, где будут вводы кабелей, как организовать питание, заземление, маркировку и резерв по расширению, чтобы после установки не переделывать узел связи.
Подготовка места и безопасность
- Выбор точки установки: удобный доступ для обслуживания, отсутствие протечек, минимизация пыли и вибраций.
- Проверка несущей способности: для напольных шкафов – пол, для настенных – капитальная стена и подходящий крепёж.
- Питание: отдельная линия, корректная защита (автоматы/УЗО), достаточное количество розеток и запас мощности.
- Заземление: подключение к контуру заземления и выравнивание потенциалов для снижения помех и повышения безопасности.
Сборка и фиксация шкафа
Шкаф собирают по инструкции производителя, выравнивают по уровню и фиксируют. Напольные модели устанавливают на регулируемые опоры или ролики (при допустимой нагрузке), а затем при необходимости крепят к полу. Настенные шкафы подвешивают на анкерные элементы, строго соблюдая расстояния и проверяя горизонталь, чтобы дверца и направляющие не имели перекосов.
Монтаж оборудования и кабель-менеджмент
Оборудование размещают по логике обслуживания и тепловыделения: тяжёлые устройства – ниже, часто обслуживаемые – на удобной высоте, источники бесперебойного питания – с учётом массы и вентиляции. Кабели укладывают через органайзеры, выдерживают радиусы изгиба (особенно для оптики), маркируют линии и порты, а также оставляют технологический запас длины для обслуживания без натяжения.
Охлаждение и контроль температуры
При высокой плотности устройств важно контролировать тепловой режим: использовать перфорированные панели, вентиляционные модули, разделять горячие и холодные зоны и не перекрывать потоки воздуха. Заглушки на свободных U помогают направлять воздушные потоки и уменьшать локальные перегревы.
Перед вводом в эксплуатацию выполняют финальную проверку: надёжность креплений, закрытие дверей и замков, отсутствие пережатых кабелей, корректность заземления, работу вентиляторов и стабильность питания. После этого оформляют схему коммутации и таблицу маркировки – это ускорит диагностику и расширение сети в дальнейшем.
Если требуется подобрать подходящую модель и комплектацию, можно купить шкаф на https://servis-sb.com/product-category/ehlektrotekhnicheskie-shkafy-shhity-i-boksy/telekommunikacionnye-shkafy/ с учётом высоты в U, глубины, нагрузки и сценария размещения оборудования, чтобы установка прошла без доработок и компромиссов.
Итоги: назначение и виды телекоммуникационных шкафов в сетевой инфраструктуре
При выборе важно оценивать не только габариты и формат, но и условия эксплуатации: нагрузку по теплу, необходимость ограничения доступа, требования к кабельному вводу и дальнейшему расширению. На практике решение определяется балансом между емкостью, удобством установки и эксплуатационной надежностью, чтобы шкаф поддерживал стабильную работу сети на всем жизненном цикле.
- Назначение шкафа – концентрация узлов связи в одном месте, защита оборудования, организация кабельного хозяйства и ускорение обслуживания.
- Виды подбираются по монтажу и применению: настенные – для компактных узлов, напольные – для распределительных и серверных зон, уличные – для внешних условий.
- Форм-фактор и совместимость (например, 19″) определяют выбор аксессуаров: патч-панелей, полок, органайзеров, PDU и крепежа.
- Емкость следует планировать с запасом: свободные U и пространство под кабельные вводы снижают риски при расширении.
- Охлаждение и питание должны соответствовать фактической тепловой нагрузке и схемам резервирования, чтобы избежать перегрева и отказов.
- Кабельная дисциплина (маркировка, радиусы изгиба, разделение силовых и слаботочных линий) напрямую влияет на качество связи и скорость диагностики.
- Безопасность обеспечивается конструктивом (двери, замки, степень защиты) и регламентом доступа, особенно в общедоступных зонах.
- Определите роль узла: кроссовой/распределительный/магистральный/пограничный.
- Выберите тип шкафа по месту установки: настенный, напольный, уличный.
- Рассчитайте емкость с учетом текущих U и резерва на расширение.
- Спланируйте инженерные условия: вентиляция, питание, заземление, кабельные вводы.
- Заложите обслуживаемость: доступ спереди/сзади, съемные панели, органайзеры, понятная маркировка.
Итог: телекоммуникационный шкаф – это не просто “корпус для оборудования”, а инструмент управления надежностью и обслуживаемостью сети. Чем точнее он соответствует назначению узла и условиям установки, тем стабильнее работает инфраструктура и тем проще ее развивать.
