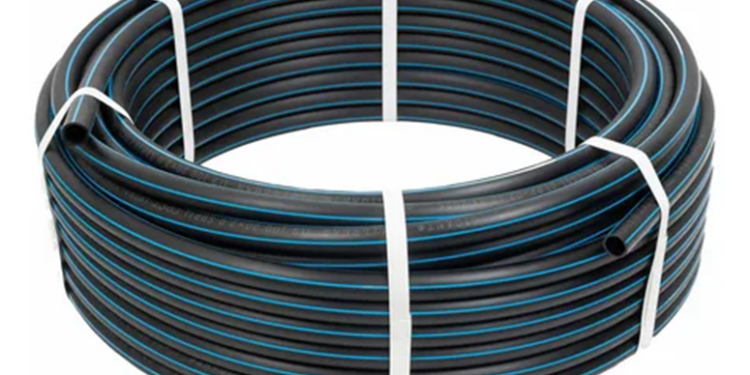

Полиэтиленовые трубопроводы широко используются в инженерных сетях благодаря сочетанию прочности, гибкости и устойчивости к коррозии. трубы пэ сохраняют пропускную способность на протяжении всего срока службы, не зарастают отложениями и хорошо переносят воздействие влаги и большинства химических сред.
Такие решения применяют при прокладке водоснабжения, напорной и безнапорной канализации, дренажных систем, а также для защиты кабельных линий. Малый вес упрощает транспортировку и монтаж, а надежность соединений позволяет использовать трубы пэ как в частном строительстве, так и на промышленных объектах.
Маркировка ПЭ80, ПЭ100 и SDR: как подобрать трубу под давление и среду
Маркировки ПЭ80 и ПЭ100 указывают на класс полиэтилена по прочности и долговечности, то есть на способность трубы выдерживать внутреннее давление в течение длительного срока эксплуатации. В практическом подборе это означает: при одинаковом наружном диаметре и одинаковом SDR труба из ПЭ100 обычно допускает более высокое рабочее давление, чем труба из ПЭ80, либо позволяет выбрать меньшую толщину стенки при той же задаче по давлению.
Параметр SDR (Standard Dimension Ratio) – это отношение наружного диаметра трубы к толщине стенки. Чем меньше значение SDR, тем толще стенка и тем выше допустимое давление (при прочих равных). Поэтому подбор под давление фактически сводится к связке: материал (ПЭ80/ПЭ100) + геометрия (SDR) + условия среды и температуры.
Как связаны ПЭ80/ПЭ100 и SDR с рабочим давлением
Для напорных сетей важны два момента: расчетное давление и запас по надежности на гидроудары. Если требуется более высокое давление, сначала оценивают возможность применения ПЭ100 (как более прочного класса), а затем выбирают SDR так, чтобы толщина стенки обеспечивала нужную несущую способность. При этом одинаковое SDR не делает разные материалы «равными»: ПЭ100 при том же SDR обычно дает более высокий допустимый уровень давления, а ПЭ80 чаще выбирают для менее нагруженных систем.
Важно учитывать температуру: при повышении температуры несущая способность полиэтилена снижается, и фактическое допустимое давление может уменьшаться. Для сред с возможными перепадами давления и частыми пусками/остановами рекомендуется закладывать дополнительный запас по SDR (то есть выбирать меньшее значение SDR, получая более толстую стенку), чтобы повысить устойчивость к циклическим нагрузкам.
- Нужно выше давление – выбирают ПЭ100 и/или меньший SDR (толще стенка).
- Нужно оптимизировать массу и стоимость при том же давлении – чаще помогает переход на ПЭ100 при корректном SDR.
- Есть риск гидроударов – предпочтительнее дополнительный запас по SDR и корректная арматура для ограничения скачков давления.
Подбор под среду: вода, газ, химия и особенности эксплуатации
Подбор трубы определяется не только давлением, но и совместимостью материала со средой. Для питьевого водоснабжения важны требования к гигиенической безопасности и устойчивость к длительной нагрузке; в таких системах широко применяют ПЭ100 (особенно при магистральных давлениях), а выбор SDR делают по расчетному давлению и температуре воды. Для газораспределения критичны требования к герметичности соединений и соответствие труб и фитингов назначению, поэтому материал и SDR выбирают по нормативам для газовых сетей, а монтаж выполняют только штатными технологиями сварки/соединений.
Если транспортируется техническая вода, стоки или химически активные растворы, ориентируются на химическую стойкость полиэтилена и допустимость длительного контакта. В таких случаях иногда важнее не максимальное давление, а устойчивость к конкретной среде, температуре и возможной диффузии веществ через стенку. При сомнениях выбирают более консервативное решение: ПЭ100 и меньший SDR, а также уточняют ограничения по конкретному реагенту и режиму эксплуатации.
- Определить рабочее и кратковременное (в т.ч. гидроудар) давление в системе.
- Уточнить температуру среды и условия прокладки (грунт, канал, помещение, наличие циклов нагрева/охлаждения).
- Выбрать материал (ПЭ80/ПЭ100) по требуемому ресурсу и допустимому давлению.
- Подобрать SDR так, чтобы толщина стенки обеспечивала расчетную прочность с запасом.
- Проверить совместимость со средой и требования к соединениям (сварка, фитинги, арматура) под назначение трубопровода.
